NAMA             : ADE RINALDI. V. M

PANGKAT       : SERDA

NOSIS            : 20190422-E

NO ABSEN     : 02

PERCOBAAN 12

MEMBUAT TAMPILAN NAMA SISWA

16 SEGMEN COMMON ANODA MENGGUNAKAN THRYSTOR

1. TUJUAN       :     Agar bamasis mampu membuat nama siswa menggunakan 16 segmen common anoda menggunakan Thrystor

2. ALAT DAN BAHAN  :

a. 16 Segment Common Anoda

b. Power Supply

c. Live Wire

d. Thystor

e. NPN Transistor

f.  Switch

g. Astabil Multivibrator

h. IC 555

i.  Relay

j.  Anoda

k. Osciloscope

3. DASAR TEORI

a.   JELASKAN TENTANG 16 SEGMEN COMMON ANODA

             Ini adalah 16 segmen LED katoda umum dan berwarna hijau. Keuntungan dari 16 segmen adalah Anda tidak hanya dapat menampilkan 1234567890, tetapi juga ABCDEFGHIJKLM. Ini kompatibel dengan papan roti dan dapat bekerja dengan Arduino dengan menambahkan beberapa resistor yang membatasi saat ini. Jadi, Cocok untuk orang yang pemula dalam hal elektronik.

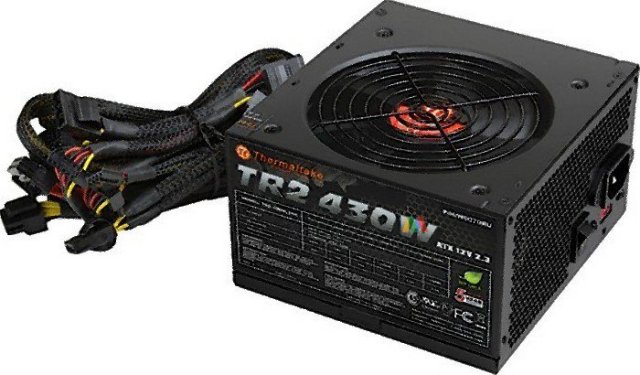

b. POWER SUPPLY

Pengertian Power Supply adalah salah satu hardware di dalam perangkat komputer yang berperan untuk memberikan suplai daya. Biasanya komponen power supplay ini bisa ditemukan pada chasing komputer dan berbentuk persegi.

Pada dasarnya Power Supply membutuhkan sumber listrik yang kemudian diubah menjadi energi yang menggerakkan perangkat elektronik. Sistem kerjanya cukup sederhana yakni dengan mengubah daya 120V ke dalam bentuk aliran dengan daya yang sesuai kebutuhan komponen-komponen tersebut.

C. LIVE WIRE

Program Livewire termasuk Perangkat lunak aplikasi yang merupakan suatu perangkat lunak komputer yang memanfaatkan kemampuan komputer langsung untuk melakukan suatu tugas yang diinginkan pengguna, dalam hal ini pengguna dapat merancang dan menganalisis komponen maupun rangkaian elektronika yang ada dalam peralatan elektronik, sehingga kesalahan saat akan dikerjaakan dan digunakan akan lebih minimal. Perangkat lunak yang digunakan adalah program Livewire-Professional Edition versi 1.

D. Thystor

Thyristor adalah komponen elektronika berbahan semikonduktor yang memiliki fungsi utama sebagai saklar. Ada beberapa jenis komponen yang masuk ke dalam kategori thyristor, yakni SCR, DIAC, dan juga TRIAC. Selain itu ada pula UJT (Uni-Junction Transistor), PUT (Programmable Uni-junction Transistor), serta GTO (Gate Turn Off switch).

Pada umumnya sebuah thyristor terdiri dari empat lapis dengan tiga buah terminal. Empat lapisan tersebut terdiri dari lapisan semikondurtor tipe P dan lapisan semikonduktor tipe N. Sedangkan tiga terminalnya berupa terminal anoda (A), terminal katoda (K), dan terminal gate (G). Berikut skema dasar dari thyristor.

JENIS-JENIS THYRISTOR

Beberapa komponen elektronika yang tergolong dalam kelompok Thyristor diantaranya seperti dibawah ini :

SCR (Silicon Controlled Rectifier)

SCR adalah jenis Thyristor yang memiliki tiga kaki terminal yang masing-masing terminal dinamai dengan GATE, ANODA dan KATODA. Secara struktur, SCR terdiri dari 4 lapis semikonduktor yaitu PNPN yang terminal pengendalinya terdapat pada lapisan P (Positif).

Cara Kerja SCR – Saat tidak dialiri arus listrik, SCR akan berada di keadaan OFF. Saat terminal GATE-nya dialiri arus rendah, SCR akan menjadi ON dan menghantarkan arus listrik dari ANODA ke KATODA. Meskipun arus listrik GATE-nya dihilangkan, SCR akan tetap dalam keadaan ON hingga arus yang mengalir dari ANODA ke KATODA tersebut juga dihilangkan atau 0V.

SCS (Silicon Controlled Switch)

SCS merupakan jenis Thyristor yang memiliki 4 kaki terminal yaitu terminal GATE, ANODE GATE, ANODE dan CATHODE. Sama seperti SCR, SCS atau Silicon Controlled Switch juga berfungsi sebagai Saklar.

Cara Kerja SCS – Cara Kerja SCS hampir sama dengan SCR, namun SCS dapat di-OFF-kan dengan cara memberikan tegangan tertentu pada kaki terminal Anode Gate (Gerbang Anoda). Perangkat ini juga dapat dipicu dengan memberikan tegangan negatif ke Anode Gate, arus listrik akan mengalir satu arah yaitu dari Anoda (A) ke Katoda (K).

TRIAC (Triode from Alternating Current)

TRIAC adalah Thyristor yang berkaki terminal tiga yang masing-masing terminalnya dinamai dengan GATE, MI1 dan MI2. Setelah dipicu (trigger) menjadi ON, TRIAC mampu menghantarkan arus listrik dari kedua arah. Oleh karena itu, TRIAC sering disebut juga dengan Bidirectional Triode Thyristor.

Cara Kerja TRIAC – Cara Kerja TRIAC juga hampir sama dengan SCR, namun TRIAC dapat mengendalikan arus listrik dari dua arah baik dari arah MT1 ke MT2 ataupun dari MT2 ke MT1. Dengan demikian TRIAC dapat digunakan sebagai saklar yang mengendalikan arus DC maupun arus AC. TRIAC akan berubah menjadi kondisi ON dan menghantarkan arus listrik apabila terminal GATE-nya diberikan arus listrik, jika arus listriknya dihilangkan makan TRIAC akan berubah menjadi OFF.

DIAC (Diode Alternating Current)

DIAC adalah Thyristor yang hanya memiliki dua kaki terminal dan dapat menghantar arus listrik dari kedua arah apabila tegangan melampaui batas tegangan breakovernya (tegangan breakdown). DIAC sering disebut juga dengan Bidirectional Thyristor.

Cara Kerja DIAC – DIAC akan berada di kondisi OFF apabila tegangan yang diberikannya masih dibawah tegangan breakover-nya. Ketika tegangan mencapai atau melampaui batas breakover-nya, DIAC akan berubah menjadi kondisi ON dan menghantarkan arus listrik. Setelah DIAC dipicu menjadi ON, DIAC akan terus menghantarkan arus listrik (dalam kondisi ON) meskipun tegangan yang diberikan tersebut turun dibawah tegangan breakover. DIAC hanya akan berhenti menhantarkan arus listrik atau berubah menjadi kondisi OFF apabila tegangan yang diberikannya menjadi “0” atau dengan kata lain arus listriknya diputuskan.

E. Switch

Switch adalah pengalih jaringan atau sebuah alat yang menjalankan penghubung tidak terlihat penghubung penyekat (segmentation) dari banyak jaringan dengan mengalihkan dengan melihat alamat MAC. Switch pada jaringan dapat dipakai untuk menghubungkan komputer atau penghala pada sebuah area yang terbatas, Switch juga bekerja di lapisan data terhubung (data link). Cara kerja Switchmirip pada jembatan (bridge), namun Switch mempunyai beberapa port menjadikan sering disebut dengna multi port bridge (jembatan pancaporta).

F. Astabil Multivibrator

Multivibrator adalah suatu rangkaian yang mengeluarkan tegangan bentuk blok atau pulsa. Sebenarnya multivibrator adalah penguat transistor dua tingkat yang dihubungkan dengan kondensator, dimana output dari tingkat yang terakhir dihubungkan dengan penguat pertama, sehingga kedua transistor itu akan saling umpan balik. Astabil Multivibrator merupakan salah satu jenis multivibrator yang berguncang bebas (free running) dan tersulut (triggering).

Disebut sebagai astable multivibrator apabila kedua tingkat tegangan keluaran yang dihasilkan oleh rangkaian multivibrator tersebut adalah quasistable. Disebut quasistable apabila rangkaian multivibrator membentuk suatu pulsa tegangan keluaran sebelum terjadi peralihan tingkat tegangan keluaran ke tingkat lainnya tanpa satupun pemicu dari luar.

Pulsa tegangan itu terjadi selama 1 periode (T1), yang lamanya ditentukan oleh komponen-komponen penyusun rangkaian multivibrator tersebut. Rangkaian tersebut hanya mengubah keadaan tingkat tegangan keluarannya di antara 2 keadaan, masing-masing keadaan memiliki periode yang tetap. Jika rangkaian dihubungkan seperti ditunjukkan gambar diatas (pins 2 dan 6 dihubungkan). Itu akan memicu dirinya sendiri dan bergerak bebas sebagai multivibrator, rangkaian multivibrator tersebut akan bekerja secara bebas dan tidak lagi memerlukan pemicu.

Multivibrator adalah suatu rangkaian elektronika yang pada waktu tertentu hanya mempunyai satu dari dua tingkat tegangan keluaran, kecuali selama masa transisi. Multivibrator astabil merupakan rangkaian penghasil gelombang kotak yang tidak memiliki keadaan yang mantap dan selalu berguling dari satu kondisi ke kondisi yang lain (free running).

G. IC 555

Astable multivibrator yang dibangun menggunakan IC pembangkit gelombang 555 cukup sederhana, karena hanya menambahkan fungsi rangkaian tangki selain IC 555 itu sendiri. IC pembangkit gelombang 555 merupkan chip yang didesain  khusus untuk keperluan pembangkit pulsa pada multivibrator dan timer. Tank circuit yang digunakan untuk membuat multivibrator astabil dengan IC 555 cukup menggunakan reistor (R) dan kapasitor (C). Rangkaian dasar multivibrator astabil yang dibangun menggunakan IC 555 dapat dilihat pada gambar rangkaian berikut. Rangkaian Astable Multivibrator IC 555.

Pada rangkaian tank cirucit multivibrator astabil dengan IC 555 diperlukan dua resistor, sebuah kapasitor. Kemudian untuk merangkai tank circuit tersebut resistor RA dihubungkan antara +VCC dan terminal discharger (pin 7).

Resistor RB dihubungkan antara pin 7 dengan terminal treshod (pin 6). Kapasitor dihubungkan antara pin treshold dan ground. Triger (pin 2) dan input treshold (pin 6) dihubungkan menjadi satu.

Pada saat sumber tegangan pertama kali diberikan, kapasitor akan terisi melalui RA dan RB . Ketika tegangan pada pin 6 ada naik di atas dua pertigaVCC, maka terjadi perubahan kondisi pada komparator 1. Ini akan me-reset flip-flop dan outputnya akan berubah ke positif. Keluaran (pin 3) berubah low dan basis Q1 mendapat bias maju. Q1 mengosongkan muatan C lewat RB ke ground.

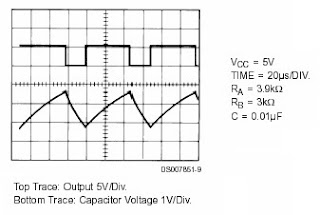

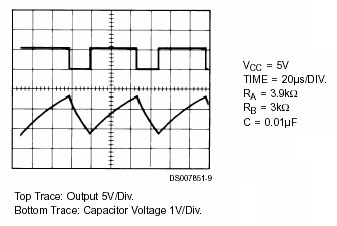

Bentuk Output Astabil Multivibrator IC 555 Ketika tegangan pada kapasitor C turun sampai di bawah sepertigaVCC, ini akan memberikan energi ke komparator 2. Antara triger (pin 2) dan pin 6 masih terhubung bersama. Komparator 2 menyebabkan tegangan positif pada input set dari flip-flop dan memberikan output negatif. Output (pin 3) akan berubah ke harga +VCC dan terjadi proses pengosongan melalui (pin7).

Kemudian C mulai terisi lagi ke harga VCC melalui RA dan RB. Kapasitor C akan terisi dengan harga berkisar antara sepertiga dan dua pertiga VCC. Frekuensi output astable multivibrator dinyatakan sebagai f = 1/T . Ini menunjukkan sebagai total waktu yang diperlukan untuk pengisian dan pengosongan kapasitor C. Waktu pengisian ditunjukkan oleh jarak t1 dan t3. Waktu pengosongan diberikan oleh t2 dan t4.

H. RELAY

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

     4. GAMBAR RANGKAIAN NAMA SISWA 16 SEGMENT COMMON ANODA MENGGUNAKAN THYSTOR

5.  KESIMPULAN DAN ANALISA

Dapat disimpulkan dari percobaan diatas tentang percobaan membuat nama siswa 16 segment common anoda menngunakan Thrystor adalah dari rangkaian diatas, dapat disimpulkan untuk 16 segmen display model Anoda . Commonnya harus dihubungkan ke Vcc sedangkan segment-segmentnya dihubungkan ke ground dan sebaliknya bila 16 segment display model Katoda.

16 segmen LED anoda umum dan berwarna hijau. Keuntungan dari 16 segmen adalah Anda tidak hanya dapat menampilkan 1234567890, tetapi juga ABCDEFGHIJKLM. Ini kompatibel dengan papan roti dan dapat bekerja dengan Arduino dengan menambahkan beberapa resistor yang membatasi saat ini. Jadi, Cocok untuk orang yang pemula dalam hal elektronik.

Dari percobaan rangkaian di atas dapat kita analisa bahwa :

Rangkaian 16 segmen common Anoda akan menyala apabila switching kita ubah menjadi on, maka led akan menyala sesuai dengan susunan rangkaian yang kita buat yaitu JIMMY HARIS

Rangkaian 16 segmen common Anoda akan mati apabila switching kita ubah menjadi off, maka led akan mati sesuai dengan susunan rangkaian yang kita buat yaitu JIMMY HARIS

Pada Rangkaian Anoda 16 Segmen akan tetap menyala walaupun setiap LED tidak di berikan ground pada tiap tiap kakinya, berbeda halnya dengan common Anoda yang masing masing 16 segmen harus di berikan ground di setiap kaki kakinya
